Bildoperatoren

Version 6.0

Ein Ausdruck mit einem Bildoperator gibt ein Bild zurück. Es gibt folgende Bildoperatoren.

Die beiden Operatoren & und | geben immer ein Bild als Bitmap zurück, egal welches Format die Ausgangsbilder haben. Der Grund hierfür ist, dass 4th Dimension die Bilder zuerst im Speicher in Bitmaps zeichnet, und dann das Ergebnisbild anhand der grafischen exklusiv oder inklusiv ODER auf die Pixel der Bitmaps berechnet.

Hinweis: Das Bitmap ist immer 72 dpi. Die Farbtiefe entspricht der aktuell gewählten Farbtiefe des Bildschirms.

Die anderen Bildoperatoren geben ein Bild als Vektor zurück, wenn die Ausgangsbilder Vektor-Bilder sind. Beachten Sie jedoch, dass Bilder im Anzeigeformat Auf Hintergrund als Bitmap gedruckt werden.

Folgende Beispiele zeigen alle Bilder im Format Auf Hintergrund.

Bild 1 ist ein Kreis:

Bild 2 ist ein Rechteck:

Nachfolgend sehen Sie die Syntax für die jeweilige Operation und die entsprechende grafische Darstellung.

• Horizontales Anfügen

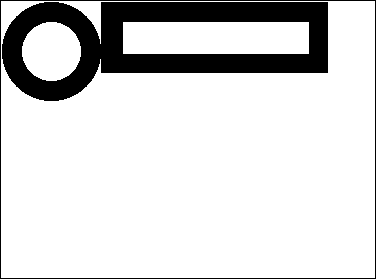

   Kreis + Rechteck ` Setzt Rechteck rechts neben Kreis

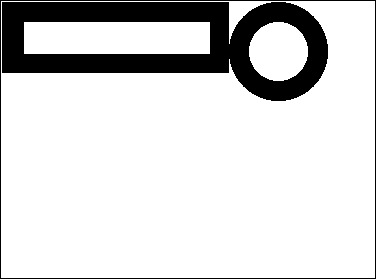

   Rechteck + Kreis ` Setzt Kreis rechts neben Rechteck

• Vertikales Anfügen

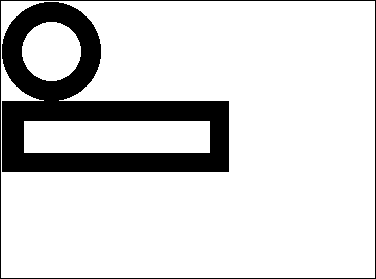

   Kreis / Rechteck ` Setzt Rechteck unter Kreis

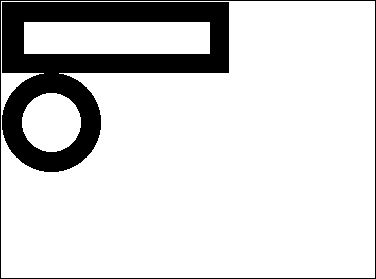

   Rechteck/ Kreis ` Setzt Kreis unter Rechteck

• Nicht deckendes Aufeinandersetzen (Exklusiv ODER)

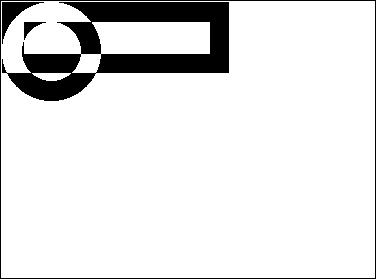

   Kreis & Rechteck   ` Jeder Punkt des neuen Bildes ist schwarz, wenn nur ein Punkt von
                  ` Kreis oder Rechteck schwarz ist, dagegen weiß, wenn beide Punkte
                  ` schwarz sind.

• Deckendes Aufeinandersetzen (ODER)

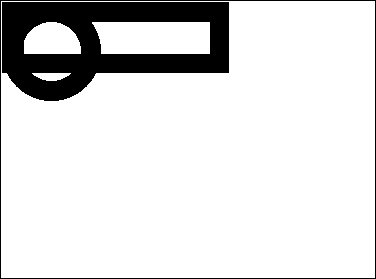

   Kreis | Rechteck    ` Jeder Punkt des neuen Bildes ist schwarz, wenn ein Punkt von Kreis
                  ` oder Rechteck bzw. beide Punkte schwarz sind.

• Horizontales Verschieben

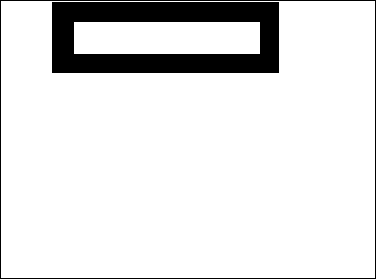

   Rechteck + 50 ` Verschiebt das Rechteck 50 Pixel nach rechts

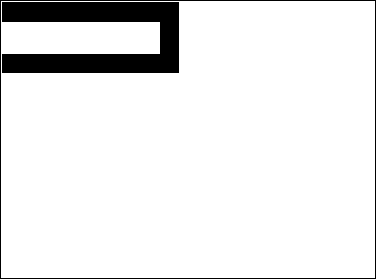

   Rechteck - 50 ` Verschiebt das Rechteck 50 Pixel nach links

• Vertikales Verschieben

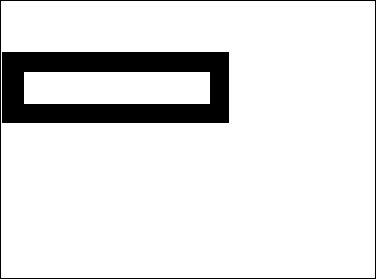

   Rechteck /50 ` Verschiebt das Rechteck 50 Pixel nach unten

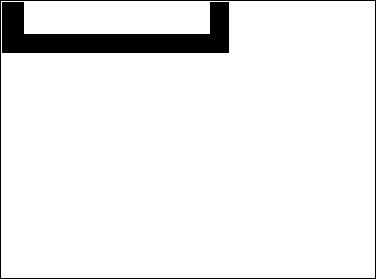

   Rechteck /-20 ` Verschiebt das Rechteck 20 Pixel nach oben

• Zoomen

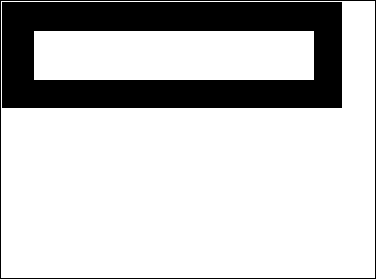

   Rechteck * 1.5 ` Vergrößert das Rechteck um 50%

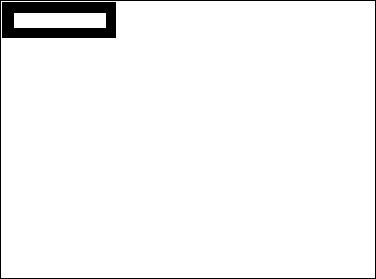

   Rechteck * 0.5 ` Verkleinert das Rechteck um 50%

• Horizontales Verzerren

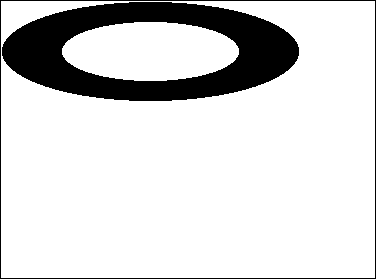

   Kreis *+3 ` Der Kreis wird dreimal größer

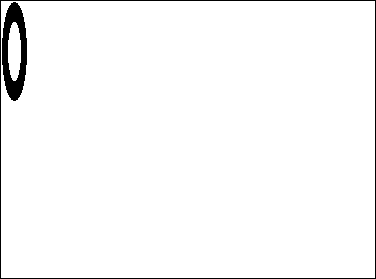

   Kreis *+ 0,25 ` Die Kreisbreite wird viermal kleiner

• Vertikales Verzerren

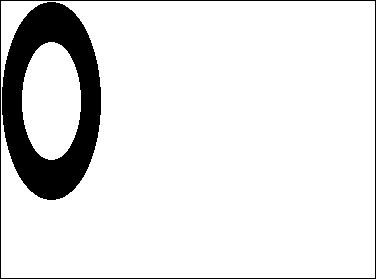

   Kreis */ 2 ` Der Kreis wird doppelt so groß

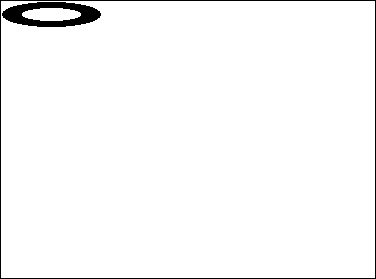

   Kreis */ 0,25 ` Die Kreishöhe wird viermal kleiner
